Como é fabricada uma grande escultura em espiral de aço Corten para instalação externa?

Por que o aço Corten é adequado para grandes esculturas em espiral ao ar livre

O aço Corten, também conhecido como aço para intemperismo, tornou-se um material preferido para aplicações externas em grande escala. esculturas porque desenvolve uma pátina estável semelhante à ferrugem que protege o metal abaixo, em vez de continuar a corroer. Para uma encomenda recente de um cliente australiano, esta propriedade fez de Corten a escolha natural para uma escultura em espiral com vários anéis destinada à exibição externa de longo prazo. Em vez de exigir repetidas repinturas ou manutenção de revestimento, a superfície é projetada para resistir naturalmente durante os primeiros um a dois anos, estabelecendo-se em um acabamento quente, até mesmo marrom-alaranjado, que muitos clientes de arte pública solicitam especificamente por sua aparência orgânica e atemporal.

Além da estética, o aço Corten oferece uma vantagem prática para climas costeiros e variáveis ​​da Austrália. Sua camada de óxido autoprotetora funciona de maneira confiável em uma ampla gama de condições de umidade e temperatura, reduzindo a carga de manutenção de longo prazo para espaços públicos, parques e praças corporativas onde se espera que as esculturas permaneçam ao ar livre por décadas sem intervenção significativa.

Projeto e Engenharia da Forma Espiral

O desenho da escultura consiste em vários anéis concêntricos de aço de diâmetro decrescente, dispostos em espiral em vez de uma pilha circular plana, com um elemento de destaque curvo passando diagonalmente pelo centro para quebrar a simetria e adicionar uma sensação de movimento. Antes do início da fabricação, uma equipe de design produziu um modelo 3D detalhado para que o cliente australiano pudesse revisar o espaçamento dos anéis, a altura geral e o equilíbrio visual da peça de vários ângulos.

Considerações estruturais para placa Corten

O aço Corten se comportou de maneira diferente do aço carbono padrão durante a fabricação, uma vez que seus elementos de liga afetam os intervalos de corte e soldagem. Os engenheiros calcularam a espessura da placa para cada anel com base no cerâmico e na carga de vento esperada, com placas mais espessas usadas nos anéis externos, onde a tensão estrutural é maior. O reforço interno foi adicionado em pontos-chave para evitar que a estrutura aberta, anel dentro do anel, flexione sob a exposição ao vento externo.

Estágios de revisão do cliente

• Esboço de conceito e consolidação de dimensão
• Revisão de renderização 3D para espaçamento entre anéis e ângulo de destaque
• Aprovação do desenho técnico antes do início do corte
• Fotos do progresso em cada marco de soldagem

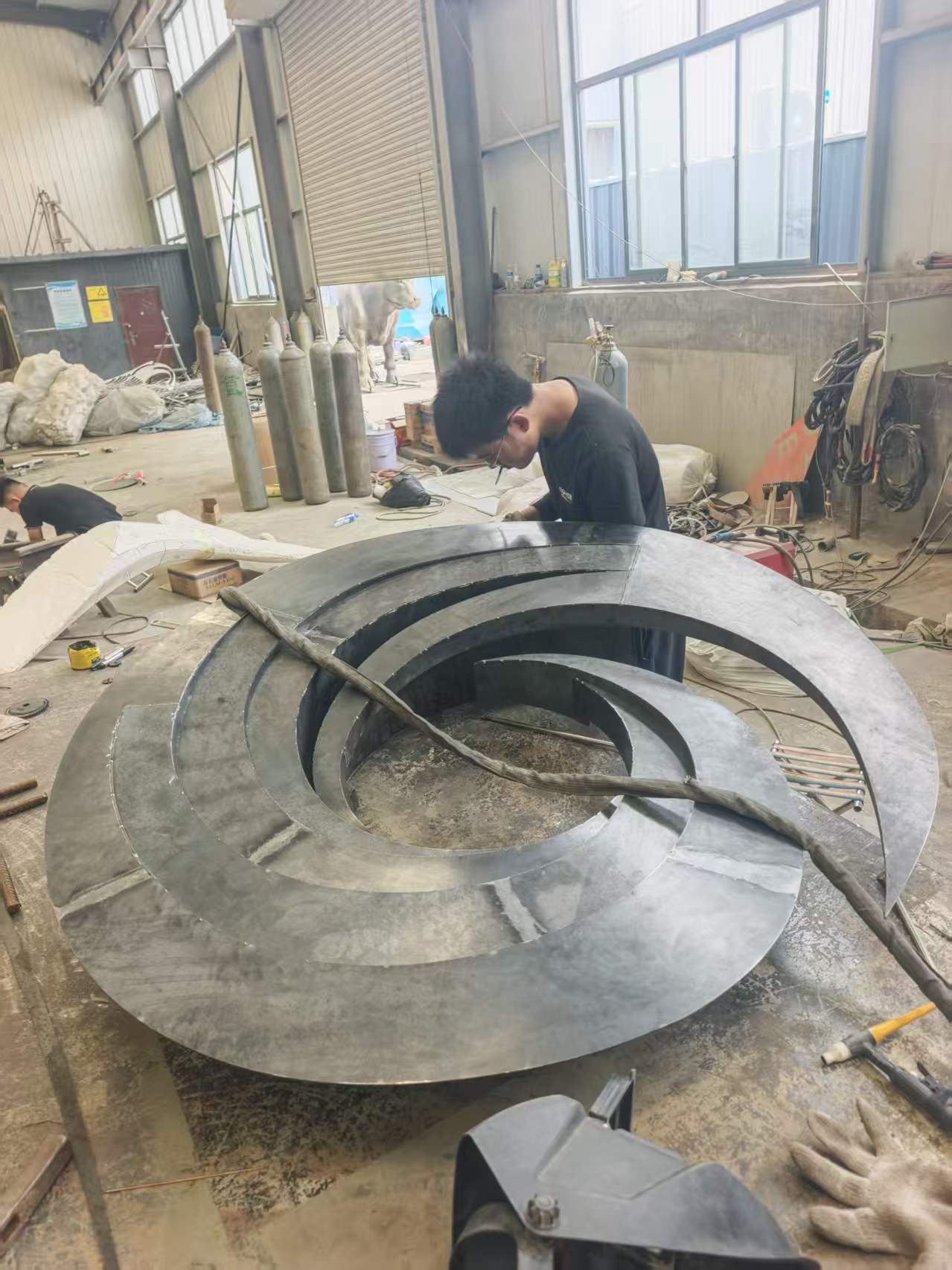

Processo de fabricação: placa plana em espiral acabada

A fabricação começou com o corte da placa Corten em segmentos de arco calculados, uma vez que cada anel em uma espiral verdadeira requer uma curvatura progressiva diferente, em vez de um único raio repetido. Esses segmentos foram então passados ​​​​por uma laminadora de chapas para obter a curva correta, verificada em relação ao desenho técnico em cada etapa para garantir a consistência em toda a estrutura.

Sequência de Soldagem e Controle de Calor

Os anéis foram os primeiros soldados por pontos na posição, permitindo que a equipe de fabricação confirmasse que as normas gerais correspondiam ao modelo 3D aprovado antes de se comprometerem com as soldas completas. A soldagem completa então ocorreu em estágios controlados, em vez de uma única passagem contínua, uma vez que a soldagem de uma costura inteira de uma só vez pode causar destruição térmica em mais finas da placa. Essa abordagem em etapas manteve os anéis de oração à curvatura pretendida durante a montagem.

Preparação de superfície para intemperismo natural

Após a soldagem, todas as costuras foram lixadas para que os anéis acabados parecessem curvas contínuas. A superfície foi então preparada para estimular um desgaste uniforme e uniforme, uma vez instalada ao ar livre, evitando o desenvolvimento de pátina manchada ou inconsistente, que é um dos problemas de qualidade mais comuns no trabalho de escultura em Corten quando a preparação da superfície é apressada.

Controle de qualidade antes do envio

Antes de ser embalada, a escultura passou por uma inspeção completa cobrindo a integridade da costura de solda, alinhamento do anel e precisão dimensional geral em relação ao desenho original. Os inspetores verificaram quaisquer lacunas nas juntas e verificaram se a peça de destaque cruzaram os anéis no ângulo exato especificado no projeto planejado, uma vez que um pequeno desvio neste ângulo altera visivelmente a forma como uma escultura é lida visualmente à distância.

Envio e instalação na Austrália

Dado o tamanho da escultura, uma peça foi projetada para transporte modular, com frascos aparafusados no local, em vez de enviada como uma única forma inquebrável. Suportes de aço personalizados e caixas de madeira protegem as superfícies laminadas durante o transporte marítimo, e cada seção foi etiquetada para corresponder à sequência de montagem para que a equipe de instalação receptora pudesse reparar a escultura na ordem correta, sem confusão.

A ancoragem no local foi calculada para levar em conta a carga do vento em um espaço público aberto, com uma placa de base e parafusos de fundação especificados antecipadamente para que os instalados locais pudessem preparar uma base antes da chegada da escultura. Esse tipo de planejamento antecipado é essencial para qualquer grande escultura de aço para exteriores, uma vez que o trabalho de fundação geralmente precisa começar bem antes da peça ser enviada.

Principais vantagens para compradores que compartilham a escultura em aço Corten

Este projeto ilustra vários pontos que valem a pena considerar para quem planeja uma comissão semelhante. O aço Corten oferece um acabamento de baixa manutenção e evolução natural, adequado para espaços públicos, mas requer cálculo cuidadoso da espessura da placa e soldagem escalonada para evitar distorções durante a fabricação. Uma forma espiral, em particular, se beneficia de uma revisão inicial do modelo 3D, uma vez que o espaçamento dos anéis e os ângulos de acentuação são mais difíceis de avaliar com precisão apenas a partir de esboços 2D.

• Confirme os cálculos da espessura da placa e da carga de vento antes do início da fabricação
• Solicite uma revisão do modelo 3D para verificar o espaçamento dos anéis e o ângulo da peça de destaque
• Planeje com antecedência o envio modular e a sequência de montagem no local
• Coordenar os trabalhos de fundação e ancoragem no destino antes do envio da escultura

Seguindo essa sequência, desde a revisão do projeto, passando pela soldagem escalonada até o envio modular, permitiu que a escultura em espiral de aço Corten passasse do conceito à condição de instalação para seu destino na Austrália, sem problemas inesperados ao longo do caminho.
